[논리회로] 논리 기본 게이트 AND, OR, NOT, NAND, NOR

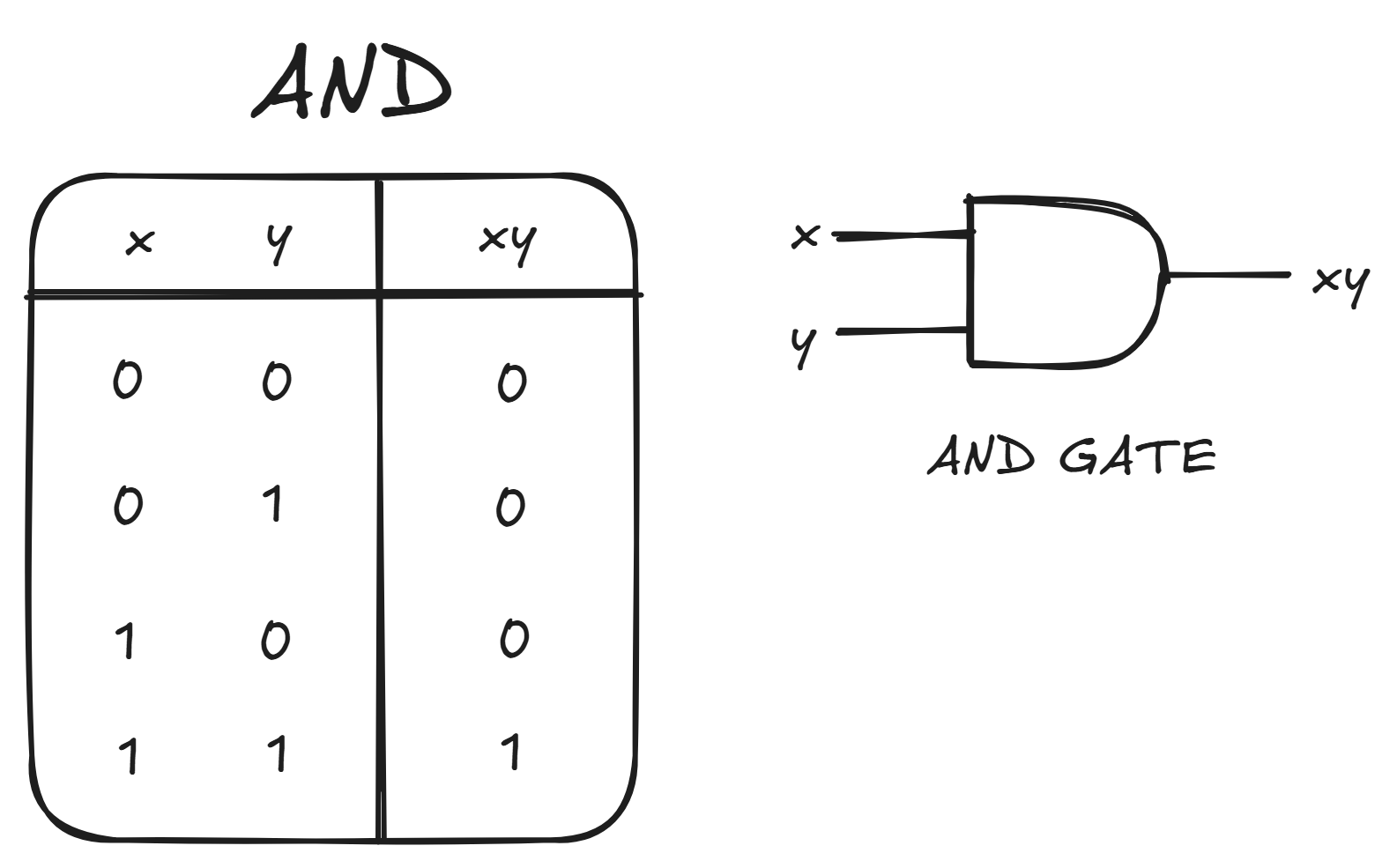

1. AND 게이트 (논리곱, Conjuction)



● 두 조건이 모두 1이면 1 출력

● 표기 :  X • Y

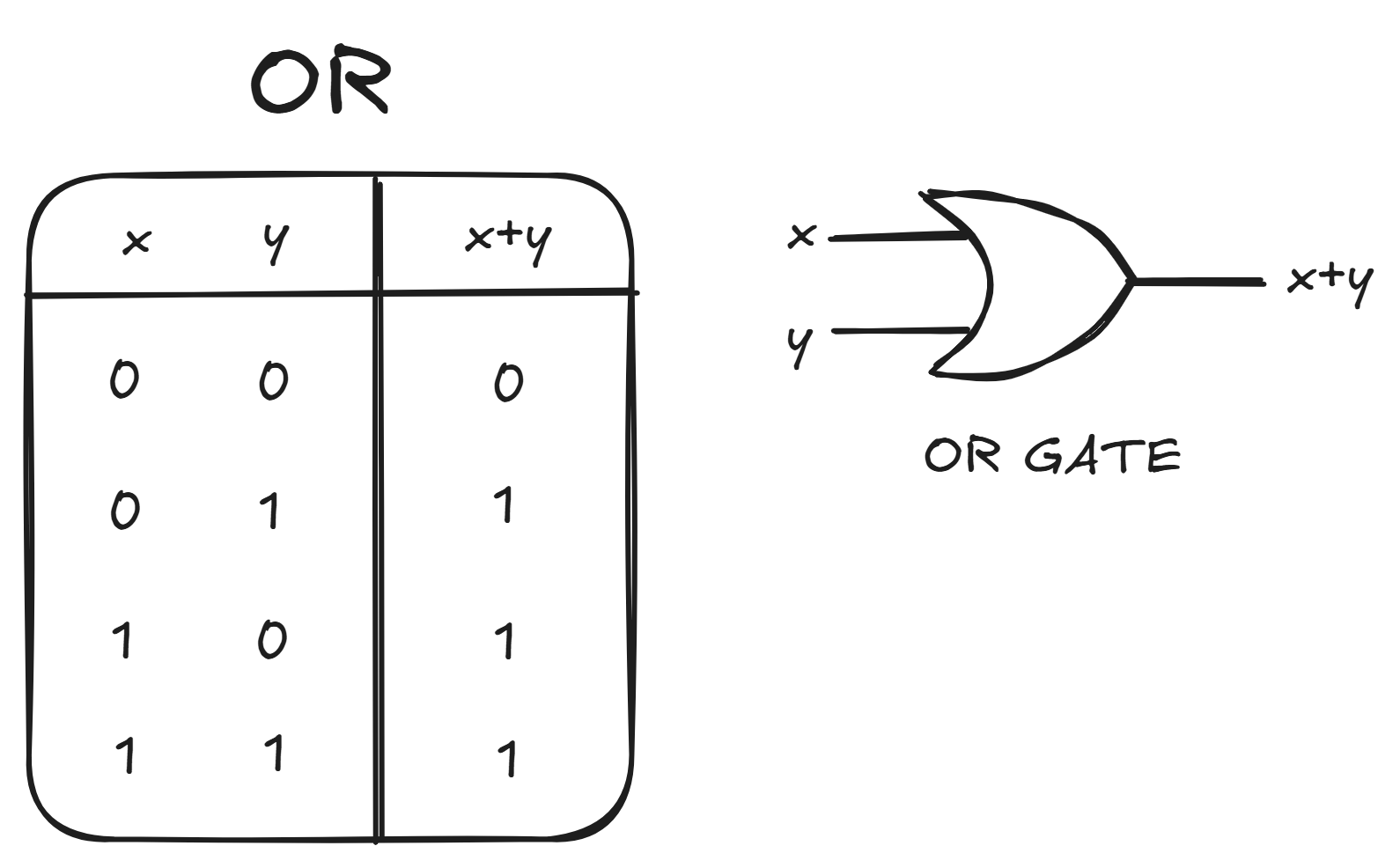

2. OR 게이트 (논리합, Disjunction)



● 두 조건 중 하나라도 1이면 1 출력

● 표기 :  X + Y

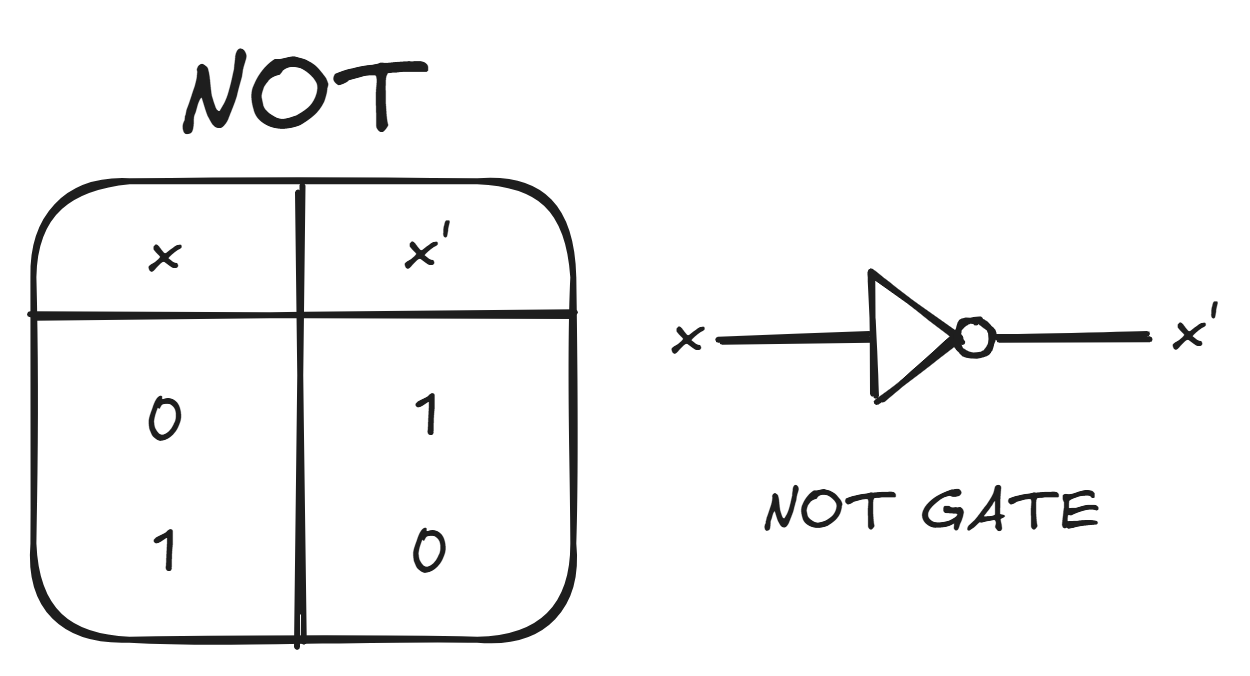

3. NOT 게이트 (부정, Complement)



● 반대되는 값 출력

● 표기 :  X'

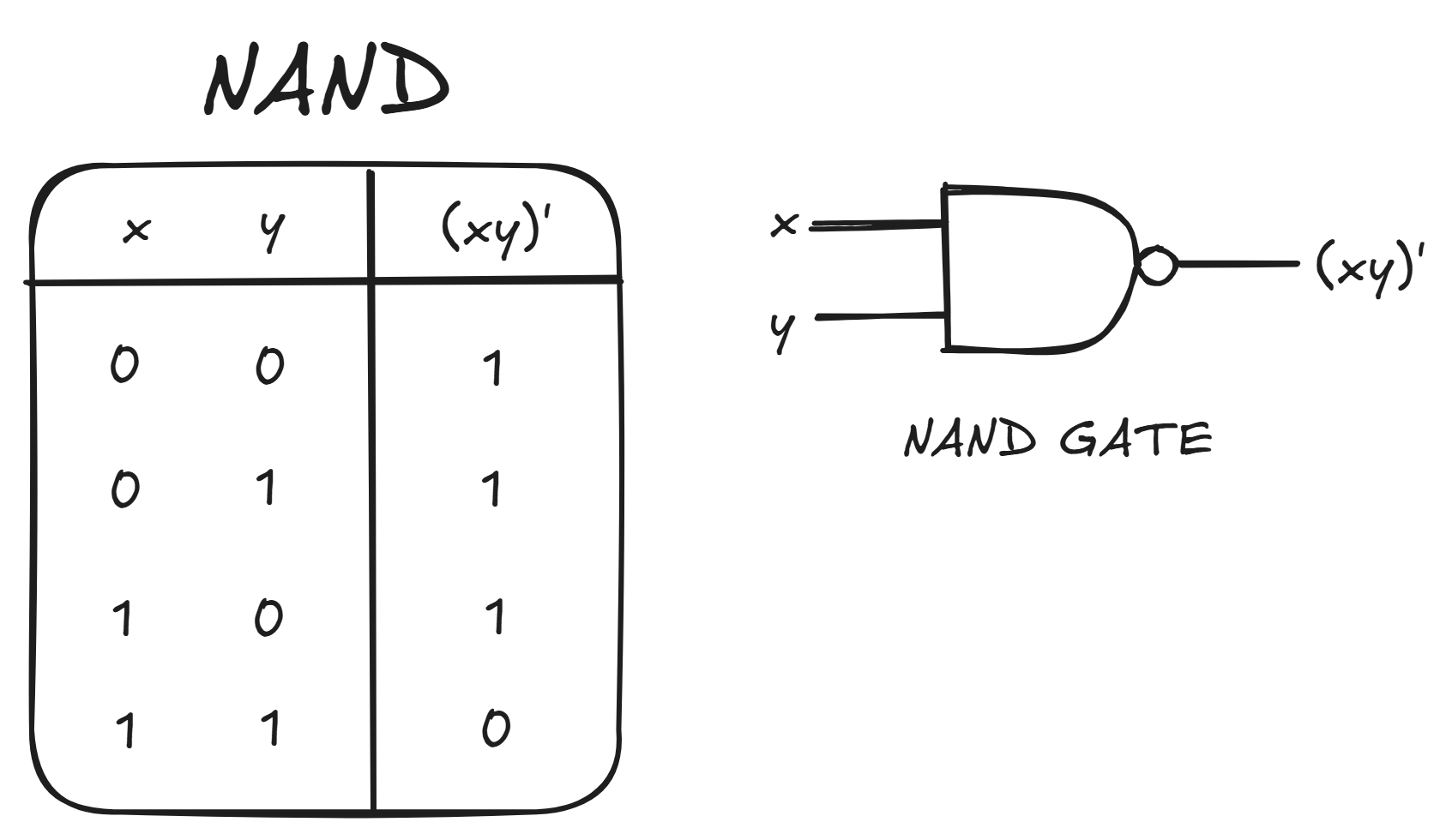

4. NAND 게이트 (Not - AND)



● AND 연산에 NOT을 취함





5. NOR 게이트 (NOT - OR)



● OR 연산에 NOT을 취함

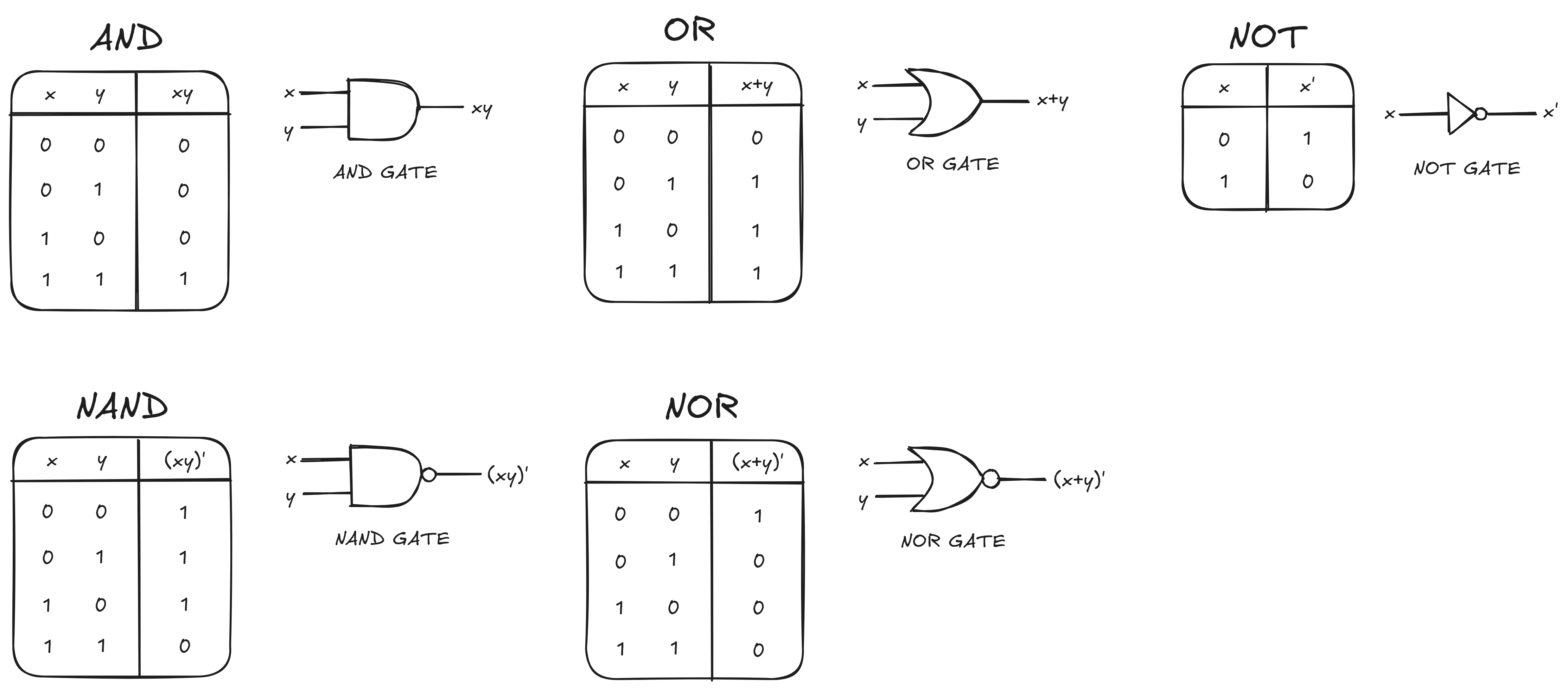

이미지 다운로드용
